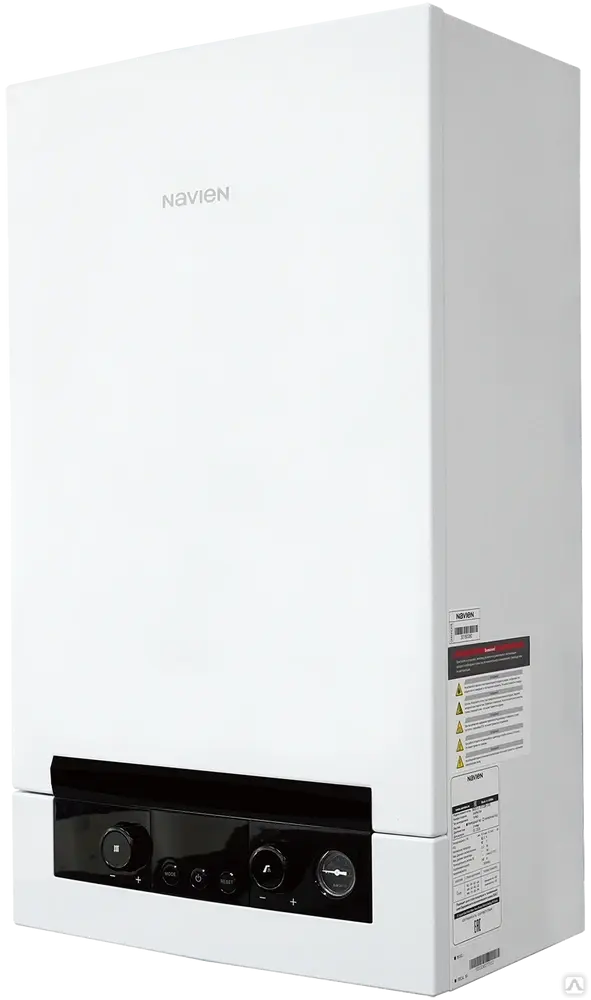

Газовый настенный котёл Navien NGB210-24K
Navien Heatluxe NGB210-24K — это современный двухконтурный настенный газовый котел с закрытой камерой сгорания мощностью 24 кВт, предназначенный для отопления частных домов и квартир площадью до 240 м², а также для обеспечения горячего водоснабжения (ГВС) в проточном режиме. Модель полностью адаптирована к сложным условиям эксплуатации в СНГ: она стабильно работает при пониженном давлении магистрального газа и перепадах напряжения в электросети.
Ниже представлен подробный технический обзор и руководство, отформатированные без лишних элементов для удобства чтения, печати и интеграции в документы.
2 165,00 бел.руб.
ОБЩЕЕ ОПИСАНИЕ, КОНСТРУКЦИЯ И ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ
Концепция и позиционирование модели
Серия Heatluxe от южнокорейского бренда Navien (производится на собственном высокотехнологичном заводе компании) сочетает в себе доступную стоимость, высокую надежность узлов и премиальные инженерные решения. Главная особенность модели NGB210-24K — это переход на раздельную схему теплообменников из высококачественной нержавеющей стали (марки STS) и использование долговечных гидрокомпонентов из композита и латуни. Котел ориентирован на конечного потребителя, которому необходима автономность, тишина в доме (уровень шума не превышает 40 дБ) и экономичный расход топлива.
Особенности гидравлической и тепловой схемы
- Раздельные теплообменники (STS): В отличие от битермических аналогов, в NGB210 контур отопления и контур ГВС термически развязаны. Первичный теплообменник выполнен из нержавеющей стали, которая имеет в 5–6 раз более высокую коррозионную стойкость по сравнению с медью. Сниженная теплопроводность стали полностью компенсируется интеллектуальной системой наддува. Вторичный пластинчатый теплообменник ГВС также изготовлен из нержавеющей стали, что минимизирует образование накипи при работе с жесткой водой.
- Латунный гидравлический блок: Гидрогруппа выполнена из литой латуни. Это исключает деформацию узлов при гидроударах или температурных скачках, увеличивая общий ресурс службы оборудования в сравнении с пластиковыми аналогами.
- Трехскоростной циркуляционный насос: Встроенный насос позволяет гибко адаптировать котел под индивидуальные особенности гидравлической системы дома. Ручная или автоматическая регулировка скоростей помогает оптимизировать скорость потока теплоносителя, снизить гидравлические шумы в радиаторах и сэкономить электроэнергию.
Воздушный тракт и система турбонаддува
Котел оснащен закрытой камерой сгорания (турбо). Принудительное удаление дымовых газов и забор свежего воздуха с улицы осуществляются через коаксиальную систему дымоудаления диаметром 60/100 мм. Уникальная модулируемая система турбонаддува с вентилятором, расположенным под камерой сгорания, обеспечивает строго дозированную подачу воздуха в зависимости от текущего давления газа. Это позволяет поддерживать КПД на уровне 92% даже при критическом падении давления в газовой магистрали до 10 мбар.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СИСТЕМЫ БЕЗОПАСНОСТИ
Сводная таблица технических параметров
| Параметр | Значение / Показатель |
|---|---|
| Номинальная тепловая мощность (отопление) | 8.0 – 24.0 кВт |
| Максимальная площадь отапливаемого помещения | до 240 м² |
| Коэффициент полезного действия (КПД) | 92.0 % |
| Тип камеры сгорания | Закрытая (наддувная) |
| Расход природного газа (макс / мин) | ~2.47 / 0.95 м³/ч |
| Производительность ГВС при Δ T = 25°C | 13.2 л/мин |
| Производительность ГВС при Δ T = 40°C | 8.3 л/мин |
| Диапазон температур в контуре отопления | 40 – 80 °C |
| Диапазон температур в контуре ГВС | 35 – 60 °C |
| Максимальное рабочее давление в контуре отопления | 3.0 бар |
| Объем встроенного расширительного бака | 6 литров |
| Потребляемая электрическая мощность | 150 Вт |
| Параметры электропитания | 220 В / 50 Гц |
| Диаметр коаксиального дымохода | 60/100 мм |
| Габаритные размеры (В х Ш х Г) | 695 х 440 х 265 мм |
| Вес нетто (без воды) | ~26-28 кг |
| Максимальный уровень шума | 40 дБ |
Интегрированные системы защиты и автоматики
Безопасность эксплуатации Navien NGB210-24K контролируется встроенным микропроцессорным блоком управления, который непрерывно опрашивает сеть датчиков:
- Защита от замерзания: Если температура теплоносителя внутри котла опускается ниже 6 °C, блок автоматики принудительно разжигает горелку и прогревает воду до 21 °C, предотвращая разрушение труб и теплообменника.
- Защита от перегрева: Датчик предельной температуры (термостат перегрева) мгновенно отсекает подачу газа, если температура теплоносителя превышает критические 95 °C.
- Контроль пламени (ионизационный электрод): В случае непредвиденного затухания пламени на горелке, автоматика блокирует подачу газа во избежание его утечки в помещение.
- Контроль давления в контуре отопления: Предохранительный клапан на 3 бар осуществляет сброс избыточного давления, а датчик низкого давления блокирует запуск при отсутствии воды в системе.
- Защита от падения напряжения: Встроенный чип-стабилизатор SMPS (Switched-Mode Power Supply) защищает плату управления от критических колебаний напряжения в электросети в диапазоне до ±30%.
УПРАВЛЕНИЕ, МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Интерфейс пользователя и режимы работы
Управление котлом вынесено на эргономичную переднюю панель с информативным жидкокристаллическим дисплеем. На экране отображаются текущая температура, активный режим работы и коды ошибок в случае сбоя.
- Зимний режим: Котел работает как на поддержание заданной температуры в системе отопления, так и на приготовление горячей воды приоритетным образом (при открытии крана ГВС отопление временно отключается). Регулировка отопления возможна по температуре теплоносителя (40–80°C).
- Летний режим (только ГВС): Контур отопления полностью отключается. Котел находится в режиме ожидания и запускается мгновенно только тогда, когда пользователь открывает кран горячей воды.
- Режим Таймера: Позволяет программировать циклы включения и выключения котла для экономии газа в периоды отсутствия жильцов.
Рекомендации по монтажу и подключению
Настенный монтаж выполняется с помощью специального шаблона, входящего в комплект поставки. При установке необходимо соблюдать следующие требования:
- Подключение газа должно осуществляться сертифицированными специалистами с обязательной установкой запорного крана и газового фильтра.
- Подключение контура отопления рекомендуется снабдить сетчатым фильтром грубой очистки («грязевиком») на трубе обратной подачи, чтобы защитить стальной теплообменник от шлама.
- Несмотря на наличие встроенной защиты SMPS, для сохранения заводской гарантии и защиты электроники от выгорания рекомендуется подключать котел к электросети через внешний стабилизатор напряжения инверторного типа.
Ежегодное регламентное обслуживание
Для обеспечения заявленного срока службы (не менее 10–12 лет) завод-изготовитель предписывает проводить техническое обслуживание каждые 12 месяцев перед началом отопительного сезона. Перечень обязательных работ включает:
- Очистку наружных поверхностей первичного теплообменника от сажи и нагара.
- Демонтаж и промывку горелочного устройства, проверку зазоров электродов розжига и ионизации.
- Проверку и подкачку давления в мембранном расширительном баке (норма: 0.8 – 1.2 кгс/см² в пустом состоянии).
- Проверку герметичности газовых и гидравлических соединений.
- Очистку лопастей вентилятора системы дымоудаления от пыли для исключения дисбаланса и шума.
| Гарантийный срок | - |
| Срок службы | - |
